主要特点:

● 电子调焦:软件控制的自动调焦,无需手动调节,视野范围更加稳定

● 最新一代的设计,较少的荧光激发光,减少光漂白和光毒性

● 连接简单:显微镜主体通过旋转连接到成像套管, 无需任何工具。

● 自由移动:标配Doric独有的高品质换向器设备,可在各种行为操作箱、迷宫、旷场中移动。

● 单细胞分辨率下,可同时捕获1000+神经元活动

● 长时间跟踪细胞,追踪时间可长达数月

● 散热快:外接式光源,不存在摄像头散热发烫损伤动物

● 模块化设计,便于携带和维修


电子对焦成像系统——eTFMS3


系统构成:

LED (465 nm)光源、显微镜驱动器、自聚焦显微镜、成像套管、换向器、显微镜架、虚拟显微镜、软件、电缆套件等。


主要特征:


1)电子调焦:软件控制的自动调焦,无需手动调节,视野范围更加稳定

2)最新一代的设计,较少的荧光激发光,减少光漂白和光毒性

3)连接简单:显微镜主体通过旋转连接到成像套管, 无需任何工具。

4)自由移动:标配Doric独有的高品质换向器设备,可在各种行为操作箱、迷宫、旷场中移动。

5)单细胞分辨率下,可同时捕获1000+神经元活动

6)长时间跟踪细胞,追踪时间可长达数月

7)散热快:外接式光源,不存在摄像头散热发烫损伤动物

8)模块化设计,便于携带和维修


应用 :

1)特定类型细胞的活动相关发放观察;

2)破译细胞编码,研究神经回路;

3)以钙离子为标志物,观察生物系统状态。


Miniscope电子对焦成像系统--eTFMS3

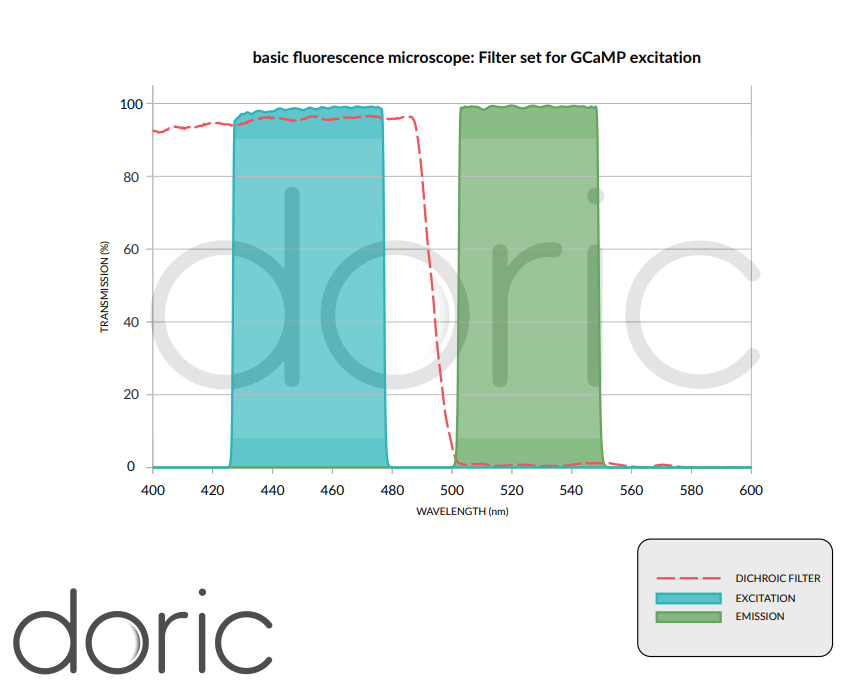

eTFMS3 镜身滤光片设置

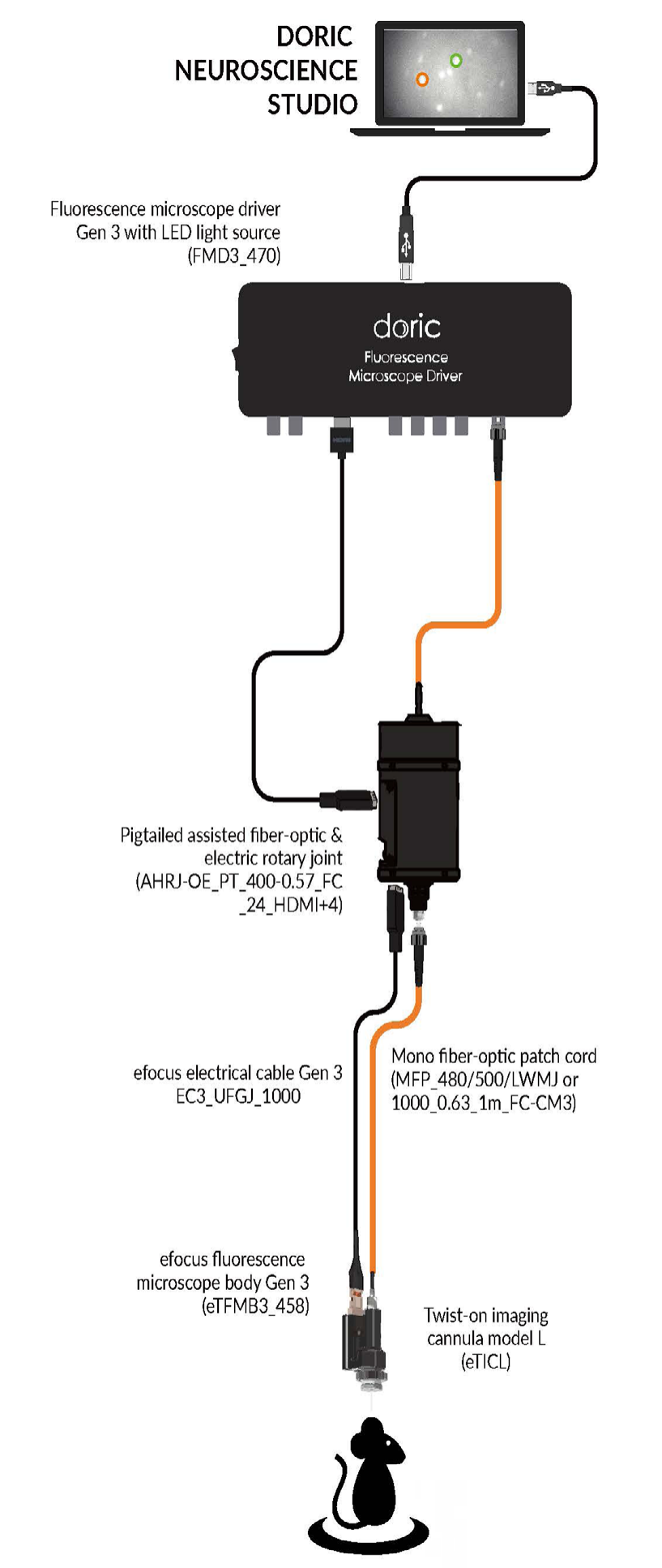

系统组件:

显微镜驱动器 ( 含 LED 光源)、电子对焦显微镜、成像套管、 换向器、夹持器、仿真显微镜、软件、电缆套件等。`

Miniscope电子对焦成像系统--eTFMS3



规格参数

参数       Gcamp Red Fluo
成像深度150μm-8mm
视野范围650μmX 650μm
成像分辨率630 pixels x 630 pixels
工作距离           0-300μm
帧率45 FPS
荧光激发458/35nm540/15nm
荧光接收525/40nm609/57nm
光源外接式
物镜NA 0.4
显微镜尺寸10mm x 15 mm x 22 mm
显微镜重量 3 g
输入和输出端口

 • 1 个 trigger 输入(BNC )

 • 1 个 trigger 输出(BNC )

• 4 个数字输入 / 输出(BNC )

 和电脑连接 USB3.0
数据存储

直接存储在电脑,电脑要求:

- Intel Core-i7

- 16GB 内存

- 千兆以太网,兼容巨型帧

- 专用显卡

镜头放大倍率3.5x



部分已发表文章



标 题:Drd3 Signaling in the Lateral Septum Mediates  Early Life Stress-Induced Social Dysfunction

核团:侧隔膜 (0.85, 0.35, 3.2)

通讯:Byung Kook Lim

单位:UCSD

方向:社交行为

型号:Snap in model L, Doric Neuroscience studio,

应用:GCaMP6f

利用在体钙成像技术和一系列行为学实验,团队发现在经历过早期应激 ( 出生后 14 天内,每天独处 3 小时 ) 的小鼠中, 侧隔膜中的 Drd3 神经元在回应社会刺激(与其它小鼠见面)时表现出迟钝的活动。

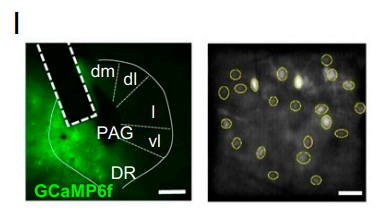

标 题:A synaptic threshold mechanism for computing  escape decisions

核团:内侧上丘脑 mSC(-0.2 to -0.5, +0.25, -2.2)背侧 导水管周围灰质 dPAG(-0.4 to -0.6, +0.25, -2.2)

通讯:Tiago Branco

单位:UCL

方向:逃跑行为的神经环路

型号:Snap in model L,

应用:GCaMP6s


dPAG →逃跑 mSC 兴奋→激活
