单光纤套管 Mono Fiber-optic Cannula

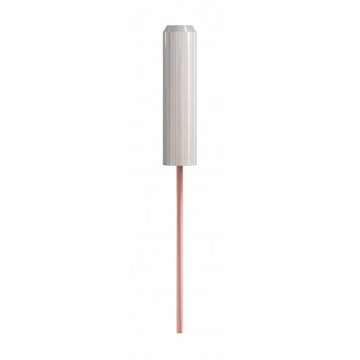

单光纤套管是裸光纤、光纤套管和插座或套管的组件。套圈的一侧被抛光,而光纤的可植入部分从套圈的相对端伸出。套圈被放置在插座或套管内,以允许连接到光纤跳线。当套圈或插座连接到颅骨时,突出的纤维可以植入体内。当套管与跳线连接时,可以向靠近光纤尖端的组织发送光信号或从其接收光信号。对于体内光遗传学应用来说,光纤套管必须能够与光纤跳线实现有效的即插即用式连接。
插座是一种机械固定器,其限定了光纤尖端的位置,并将连接套管引导至光学耦合位置。对于单光纤套管,我们提供氧化锆套管作为最简单的插座形式,此外还有M2、M3和超薄磁性插座。
低轮廓套管被设计成最小化动物头部上方的高度。跳线连接与动物身体同轴,而不是挂在头上。该套管允许在标准立体定位背腹轴中进行光纤植入,但是互连是沿着前后平面。这种套管设计使得在接插线的连接/断开过程中施加在动物头部的压力最小化。此外,低轮廓套管有利于动物头部在约束区域的运动。
注意事项:
- 突出光纤长度的公差优于0.1毫米
- 连接跳线所需的套管需单独订购。
- 用于1.25和2.5 mm直径套圈的立体定位套管固定器(SCH)可用于植入,以牢固地固定单光纤套管。
- 插座适配器可用于M2和M3插座,以配合SCH使用。
- LPB90(P)插座有特定版本。 薄型套管插座仅适用于硼硅酸盐光纤型。
Comparision Table for Cannulas Optical Fiber Type |
Fiber-optic Material | Borosilicate | Silica/Silica | Silica/Polymer | Plastic |
Core | Glass | Glass | Glass | Plastic |
Cladding | Glass | Glass | Polymer | Polymer |
Protective Layer | - | Polyimide | - | - |
Numerical Aperture | 0.66 | 0.22 - 0.37 | 0.48 - 0.57 | 0.50 - 0.63 |
Chemical Resistance | Good | Excellent | Poor | Poor |
Mechanical Resistance | Poor | Excellent | Good | Good |
Scratch Resistance | Good | Excellent | Poor | Poor |
Auto-Fluorescence | Good | Excellent | Good | Poor |
RECOMMENDED USE : |
Fiber Photometry | BEST | Good | Good | Not recommended (high AF)
|
Optogenetics (LED Source) | BEST | Not recommended (low NA)
| Good | Good |
Optogenetics (Laser Source) | Good | BEST | Good | Good
|
