主要特点:

● 超灵敏的冷 CCD 相机作为检测器;

● Berthold 独特的移动式 CCD 设计;

● 反馈式可调节荧光光源;

● 独特的荧光光源传输器;

● 上转换荧光模块;

● 荧光光谱分离;

● 切伦科夫发光成像。


Berthold NightOWL in vivo Imaging System

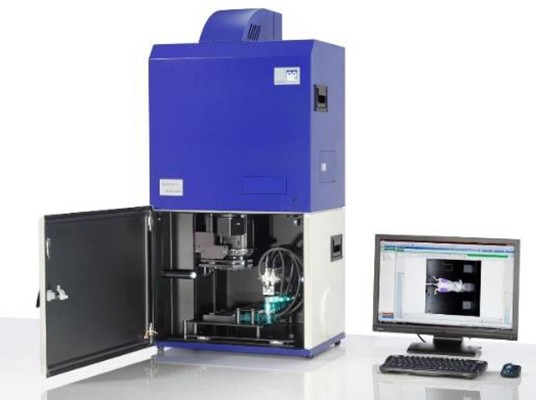

NightOWL 小动物活体影像系统

1989年,伯托科技研发出了第一代低光子影像系统 LB980 Luminograph 。 1993 年,在这仪器上完成了第一个动物和植物活体基因表达实验,成为世界上第一个活体动(植)物光学影像系统,为生命科学的研究和发展提供了新的支持和助力。

NightOWL系列小动物活体影像系统可以对活体小动物(如小鼠、大鼠、兔子等)进行化学发光、荧光、白光、上转换荧光、切伦科夫发光和 X 光等研究目标进行成像。也可以兼容其他分子影像技术,如 micro CT/ SPECT/ PET/ MRI/ Ultrasound 。


小动物活体影像系统的应用

· 肿瘤学相关研究:肿瘤的发生 发展 转移机制、肿瘤免疫、肿瘤转移、肿瘤的 CART 细胞治疗等

· 药物相关研究:药理、药效、药代动力学、新药的开发、靶向药物研究、中药筛选等

· 心血管脑科学研究:心血管疾病的发生机制、治疗;脑部疾病的机理,治疗等

· 干细胞研究:干细胞的诱导、分化,疾病治疗等

· 动物模型研究:肿瘤模型动物、高血压模型动物、肥胖动物动物、多标记模型动物等

· 炎症疾病相关研究:感染型炎症研究、非感染性炎症疾病研究等

· 材料 学研究:生物材料研究、靶向载体材料研究、纳米材料研究、光热协同治疗材料研究等

· 传染病学研究:细菌 病毒等的感染机制、治疗手段和效果等研究

· 食品相关研究:食品的污染、改进和质保等。

· 核酸疫苗研究:核酸疫苗的开发等

· 基因表达研究:特异性的目的基因的表达研究等

· 骨 相关研究:骨形成、骨质酥松、骨修复、骨的干细胞治疗等

· 其他研究


NightOWL 优异的灵敏度

· 超灵敏的冷 CCD 相机作为检测器

- 采用科学一级背部薄化、背部感光的超高灵敏制冷 CCD 相机 最长可以曝光 120 个小时,能够捕获极微弱的光子,获得理想的实验结果。

- Peiltier 制冷,最低温度可降至- 90 ℃(绝对),极大的降低了读出噪音和暗电流。

- 中带光谱特殊涂层,量子效率最高 > 90%

- 最 短 10ms 的快速侦测,可实现实时快速动力学成像分析。


· Berthold 独特的移动式 CCD 设计

- 德国的工匠精神制造全密闭抗干扰黑色箱体,避免弱至类似宇宙射线的光子带来的干扰,提高检测信号的准确性。

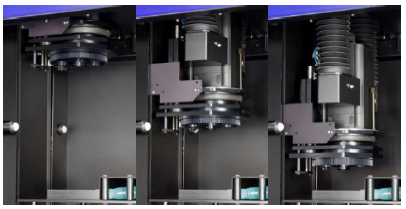

- CCD 相机在黑箱内有超精细的电动马达驱动自由上下移动,精度 0.01mm 。

小动物活体影像系统-Berthold NightOWL in vivo Imaging System

- 成像视野内连续自动聚焦,满足对多种成像模式的对焦和全视野范围内扫描,获得最优的生物发光、荧光和白光成像。

- 视野范围最高可达 26cm ⨯ 26cm ,可同时成像 6 只小鼠。

小动物活体影像系统-Berthold NightOWL in vivo Imaging System

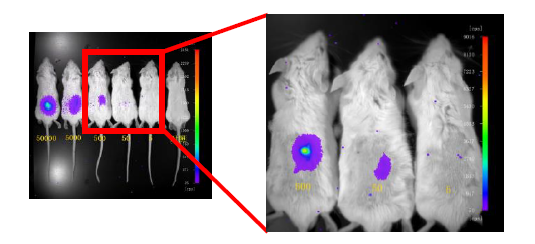

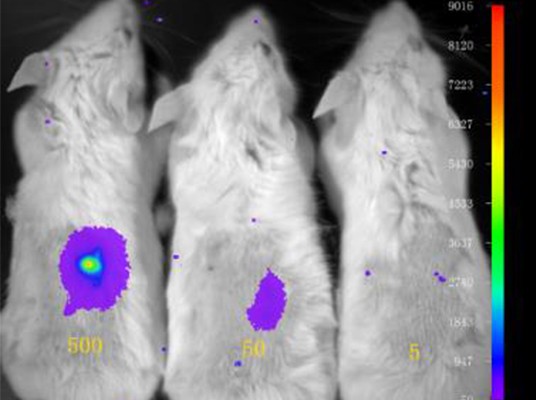

NightOWL可以检测到小鼠皮下 50 个荧光素酶标记的肿瘤细胞

- 加装 C mount 配件,连接普通显微镜,可以实现对细胞等微小目标的高灵敏观察。



NightOWL优异的荧光系统

- 反馈式可调节荧光光源

- 独特的荧光光源传输器

- 上转换荧光模块

上转换荧光(Upconversion Fluorescence)是指稀土离子吸收两个或者多个低能光子(红外光子),而辐射一个高能光子的发光现象,这是一种反斯托克斯(Anti-Stokes)现象。上转换荧光的特点:组织穿透力强,可以检测小动物体内深部的目标;几乎无背景荧光,是目前背景最低的荧光成像技术。

小动物活体影像系统-Berthold NightOWL in vivo Imaging System

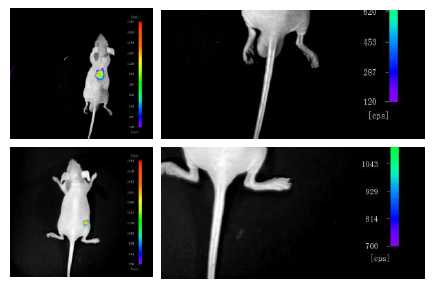

上排图片是上转换荧光动物模型,本地噪音值是120cps

下排图片是GFP标记肿瘤皮下动物模型,本底噪音值是700cps

- 荧光光谱分离

- 切伦科夫发光(Cerenkov Luminescence)成像

高速带电粒子在非真空的透明介质中穿行,当粒子速度大于光在这种介质中的速度时,发出的一种电磁辐射叫做切伦科夫辐射(Cerenkov radiation,CR), 因CR产生的微弱的光粒子被超高灵敏度的光学显像设备探测到,这就是切伦科夫光学成像(Cerenkov Luminescence Imaging, CLI)。18F,64cu,13N,131 I等同位素的PET和SPECT标记物如18F-FDG等均可用配备有超高灵敏度冷CCD的小动物活体光学影像系统NightOWL侦测到。

值得注意的是:切伦科夫发光成像实验必须在具备同位素资质并经过政府认证获得批文的正式实验室完成。



NightOWL 多功能模块

- X 光模块

NightOWL配备高分辨率的 X 光模块。对小动物进行 X光成像。 X 光图像可以与化学发光和荧光图像进行融合。X光图像为光学目标提供了准确的定位信息。同时,该 X 光模块可以用于一般的骨相关研究。

小动物活体影像系统-Berthold NightOWL in vivo Imaging System

- 3D Model 3D 模块

NightOWL可以配备 3D 动物床,进行化学发光的 3D 成像,对动物的上部,左边和右边三个方向进行成像后进行处理,获得 结果 。提供研究目标在小动物体内的一些 3D 信息,如深度等。

小动物活体影像系统-Berthold NightOWL in vivo Imaging System

- 气体麻醉装置

- 五只小鼠麻醉动物床

- 多模式成像数据整合

- indiGO™操作软件


部分文献

1. Li et al., Nature 2012 490(7420),407407-11

2. DuPage1 et al., Nature. 2012 482(7385): 405 405–409.

3. Zhuang et al., Nature Cell Biology 2017:19:1274 1274–1285 4. Yu et al., Nature Communications 2017:7:13884

5. Huang et al., Nature Communications 2017:8: 918

6. Zhou et al. Nature Biotechnology 2010 28 71 71-8

7. Li et al. Nature Cell Biology 2011 13 (5), 616 616-22

8. Alajati et al. Nature Methods 2008 5 439 439-45

9. Song et al. Science 2012:336:1045

10. Liu et al. Science express 2009

11. Gnach et al., Nano Today 2012:7,:532 532—563 12. Bauerschlag et al. Journal of Clinical Oncology 2008 26(15),16557

13. Wang et al., J Clin Invest. 2014;124(4):1646 1646-1659. 14. Li et al., J Clin Invest. 2017;127(4):1284 1284-1302.

15. Yuan et al., J Clin Invest. 2017;127(9):3375 3375-3391. 16. Ozaki et al. J Clin Invest. ;110 (3), 331 331-40

17. Sack et al. J Natl Cancer Inst 2011 103(13), 1018 1018-36

18. Zhi et al., Cancer Res Published OnlineFirst March 26, 2012.

19. Chen et al.,Cancer Res Published OnlineFirst March 5, 2015. 20. Lohse et al., Cancer Res Published OnlineFirst December 3, 2015.

21. Pez et al. Cancer Research 2011 71(5), 1647 1647-57

22. Destouches et al. Cancer Research 2011 71(9), 3296 3296-305

23. MartinMartin-Killias et al. Clin Cancer Res 2011 17(1), 100 100-10

24. Strube et al. Clinical Cance Research 2009 15, 3751

25. Arosh et al., PNAS 2015:112(31):9716 9716–9721 26. Deckers et al. PNAS 2009 106(4), 1175 1175-80

27. Manzano et al PNAS 2009 106 (21), 8772 8772-7

28. Thines & Harmon PNAS 2010 107(7), 3257 3257-62

29. Liu et al., small 2014, DOI: 10.1002/smll.201303909 30. Shi et al., ACS Appl. Mater. Interfaces, Publication Date (Web): 30 Jul 2018

31. Chen et al. ACS Appl. Mater. Interfaces 2016, 8, 32667−32674 32. Xu et al., ACS Appl. Mater. Interfaces 2017, 9, 14716−14723

33. Tian et al., ACS Appl. Mater. Interfaces 2018, 10, 3414−3420 34. Sun et al., ACS Nano 2016, 10, 5759−5768

35. Wang et al., Adv. Funct. Mater. 2018, 1706124 36. Zhang et al. / Biomaterials 56 (2015) 68 68-77

37. P. Liu et al. / Biomaterials 33 (2012) 6739 6739-6747 38. M. Chu et al. / Biomaterials 33 (2012) 7071 7071-7083

39. Fan et al. Biomaterials 2012 33(5), 1428 1428-36

40. Tsai et al. Biomaterials 2011 32 (27), 6381 6381-8

41. Jiang et al. Biomaterials 2011, 32 (29), 7253 7253-62

42. Huang et al., Blood Prepublished online February 28, 2017;

43. Li et al., Chem. Mater. 2013, 25, 106−112 44. Kamiyama et al., Cell Death and Differentiation (2017), 1 1–11

45. Philippe et al., haematol.2017.169326 46. Yang et al., TheranosticsTheranostics. 2017; 7(2): 466 466-481.

47. Yang et al., Chem. Mater. 2017, 29, 8119−8131 48. Philippova et al., European Journal of Cancer (2013) 49, 2048 2048– 2058

49. Roolf et al. Journal of Hematology & Oncology (2018) 11:62 50. Takahashi et al., Oncogene (2018) 37:2757 2757–2772
