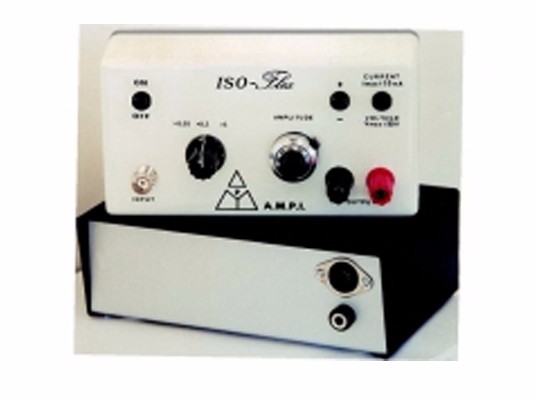

ISO -Flex灵活的刺激隔离器
光学隔离
恒流和恒压
双极性脉冲
灵活性
ISO-Flex是一个非常灵活的刺激隔离器:
ISO-Flex采用光隔离。
使用电流/电压开关切换单元至恒流或恒压。
通过连接两个隔离器得到双极性脉冲。

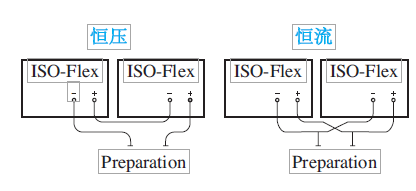

连接如下:
每个隔离器需在适当的时间接收触发信息。一个触发输入用来驱动双极脉冲的正相位,而另一个来驱动负相位。
恒压模式下两个隔离器都应设置为恒电,恒流模式时两个隔离器都应设置为恒电。
ISO-Flex提供2个电池:在ISO-Flex的盒中标准9V电池和在电池外壳90V的电池。
9V电池是用于隔离器的操作。90V电池是用于驱动输出脉冲。
设定
使用配套的电线连接电池盒和ISO-FLEX。
为了减少刺激伪迹和其它噪声,请使用短接线用于刺激输出(将ISO-Flex单元按您的准备进行设置)。将电线拧在一起。
建议不要屏蔽导线,以消除接地电容。
电池外壳的金属壳体可以屏蔽噪声。通过它的香蕉插头接地。
