主要特点:


产商:ISCAN

● 品牌型号:OmniView 眼镜式眼动追踪系统 AA-ETL-522


OmniView 眼镜式眼动追踪系统


ISCAN® OmniView™头戴式眼动追踪实验系统是一种采用了最新技术的、在动态环境中监测眼睛的凝视点的革命性的设备。这种新的眼动仪集成了一个微型的双眼成像系统,可穿戴式数字视频录像机和一台带有眼动追踪处理器的笔记本电脑。OmniView™还集成了ISCAN 的自动视差补偿功能,不管测试者观察的对象是近在咫尺还是远在天边,不管测试者是靠近或远离观察对象,都能精确计算得到凝视点数据。

OmniView 眼镜式眼动追踪系统


简介


所有ISCAN®头戴式眼动追踪实验系统都是完全集成的一款研究工具,可用于收集测试者的瞳孔大小,眼球运动和眼睛凝视点数据,同时允许头部自由运动。

ISCAN 安装在帽子、头带或眼镜上的眼睛和场景同步成像的子系统是非常轻巧的,保证测试者可以自由移动,可以在任何方向运动头和眼睛。测试者的眼睛被一个专门的微型红外摄像机系统监测。另外,第二视频成像系统产生一个测试者正在观看的真实的聚焦图像。

研究人员从一个单独的笔记本电脑控制台控制系统的运行。新的ISCAN Mini-­‐lab 包含了所有ISCAN 眼动跟踪和校准的硬件,与笔记本电脑即插即用。在软件控制下,ISCAN可以从记录对象的眼睛图像和原始的眼动信号中快速的校准凝视点信息,并自动提取眼动轨迹和记录数据。凝视点是测试者原始眼睛位置在其所观看场景的中的确切位置,经过叠加显示后,研究者可以研究眼睛与场景图象的关系。场景图像由头戴式场景的成像系统生成,是测试者正在观看的现场图像。测试者携带一台轻量级的数据记录器存储眼睛和场景图像,保证其可以自由移动。当完成了一段眼动测试后,将数据记录器连接到ISCAN Mini-­‐lab,视频数据可以显示出测试者关注的对象和相应的眼球运动,数据用于记录和分析。

软件帮助研究人员收集、查看、打印、存储和检索瞳孔和/或角膜反射位置,瞳孔直径数据,眼睛凝视点及各种辅助参数。眼睛的位置记录和分析软件可以在实时图像记录格式中显示任何的眼睛运动或辅助数据。记录的数据可以回放和分析,可以计算速度和加速度,可以提供数据表格和图形格式。眼睛凝视点的数据是自动分析得到的,它可以通过用户在场景中定义的元素进行计算,也可以通过头部子系统或通过现场的目标跟踪选项进行计算得出。


应用

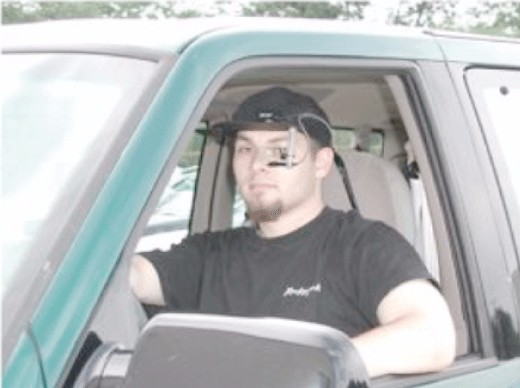

ISCAN眼动跟踪系统被全世界数以百计的大学和研究机构使用,应用在各种各样的场合。ISCAN头戴式眼动追踪器已经应用于人为因素评价,广告和零售有效性评价,视觉研究,精神病患者视觉实验,药物或酒精反应测试,阅读和语言研究,眼电图(EOG)的替换,驾驶训练和评估,以及帮助残疾人进行相互沟通。

OmniView 眼镜式眼动追踪系统

双眼头戴式眼睛和场景成像子系统


眼睛和场景成像子系统是一个特别设计的微型光电设备,可以产生清晰,持续聚焦的眼睛和现场视频图像。设备可以根据用户的需要进行安装,可以装在头巾,帽子,护目镜,眼镜,军事或商业飞行的头盔上。眼睛和场景成像子系统的重量约为一盎司。

两个LED 提供了低能量的红外光照向眼睛来生成眼睛的反射点。安装在测试者眼睛前面的透明塑料反射镜将红外光照射的眼睛图像反射到安装在头部的摄像机上。另一个基于测试者视线的微型场景摄像头提供了一个真正的、彩色的场景图像。因为ISCAN 的自动视差、自由场景补偿功能,保证了测试者在看任何场景或对象,接近或远离对象时都可以使用校准处理,所以场景摄像头的位置就不重要了。

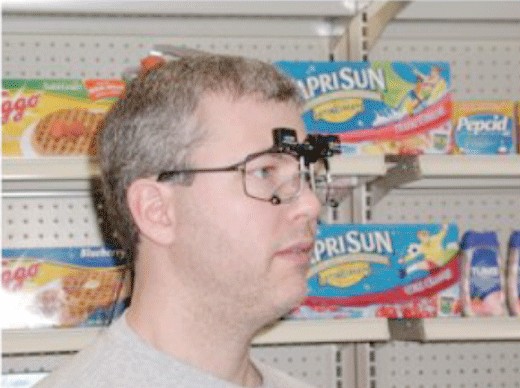

ISCAN 的眼睛成像技术非常先进,可以在测试者佩戴眼镜或隐形眼镜的状态下正常工作。轻量级的眼镜架是专门为戴眼镜的测试者而专门设计的。ISCAN 的暗瞳跟踪技术保证系统不论是在完全黑暗的环境,还是在在室外阳光充足的环境,都能够正常的工作。

OmniView 眼镜式眼动追踪系统


RK826PCI 眼睛追踪和RK630PCI自动校准处理器


RK826PCI 眼睛追踪和RK630PCI自动校准处理器安装在ISCAN Mini-­‐Lab 中。

双眼追踪处理器会自动地、实时地追踪测试者的瞳孔中心和角膜表面的反射,测量瞳孔大小。它可以接收NTSC(525 条水平线,60 赫兹)或PAL(625 条水平线,50 赫兹)的视频信号。RK826PCI 眼动追踪器的工作原理就是识别瞳孔的暗象区域,瞳孔是一个黑洞或通过红外光照射后会变深。瞳孔的暗象是独立的,不会受到环境照明或瞳孔大小的影响。追踪器具有非常卓越的眼动追踪性能和最简便的控制调整,它能够从眼睛图像中区别出瞳孔和角膜反射。追踪器不会受到瞳孔大小的影响,甚至是角膜反射在瞳孔区域的边缘。水平和垂直的十字线自动的置于瞳孔和角膜反射的中心来表示这两个目标的追踪位置。眼睛的位置是实时计算的。眼动追踪器的空间分辨率在视野中央±20 至25度范围内小于1/2 度。使用ISCAN 的瞳孔和角膜反射追踪技术可以在测试者改变头部位置甚至是头盔在测试者活动期间产生位移的情况下完成眼动追踪。

RK630PCI自动校准处理器计算来自RK826PCI 眼睛追踪器的原始眼睛位置数据得到在场景中测试者眼睛凝视点。实时的凝视点数据在场景监视器中被表示为黑色和白色的光标,并能够从笔记本输出。RK630PCI 可以通过5 点或9 点校准程序,在几秒中内完成校准。手动光标控制允许操作员确定凝视对象的相互关系,屏幕上的一个24 小时时钟用于视频逐帧分析的数据输出。


ISCAN 数字录制机

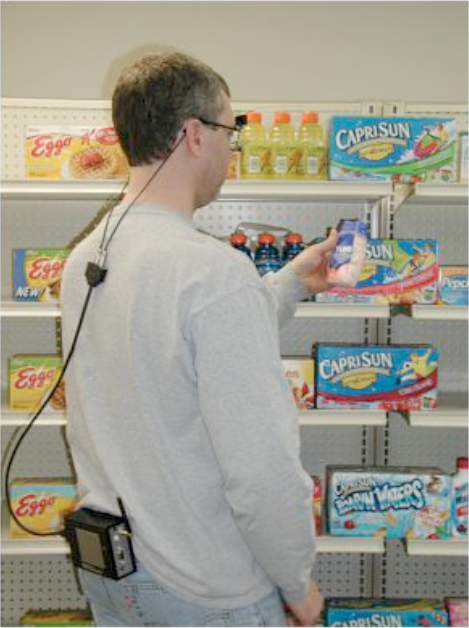

ISCAN 开发了一个独特的3 通道微型数字视频录制处理机,能够以60 赫兹的采样率存储眼睛图像和场景图像。数字录制单元包含所有的控制电子装置和双眼及场景成像系统过的电源管理。完整的录制单元能够持续工作一个小时,重16 盎司(450 克)。录制机可以固定在腰带上,也可以放在口袋里携带。

在眼动测试开始的时候,测试者带着ISCAN 同步摄像系统通过一根线缆连接到ISCAN Mini-­‐Lab。在这个时候,测试者需要通过头戴的场景摄像头拍摄的图像中的5 个点进行校准。操作者可以执行简单的校准程序,输入眼睛看5 个校准点的原始位置的数据。然后数字录制机和ISCAN Mini-­‐Lab 断开连接,测试者就可以无限制的自由活动约1 个小时。当测试者回来后,可以把录制机和头盔从测试者身上取下来,并且将录制机连接到ISCAN Mini-­‐Lab。播放录制的数据,此时的数据是经过之前的参数校准的,研究这可以看到测试者在实验中所看到的信息,并听到这个过程中录下的声音信息。数字录制及带有播放、录制、暂停和停止控制纽。暂停操作可以在回放模式中进一步简化数据的校准。

数字记录机包括电池和头盔控制电路,大小为5x4x1.5 英寸,重16 盎司。


计算机系统及配件

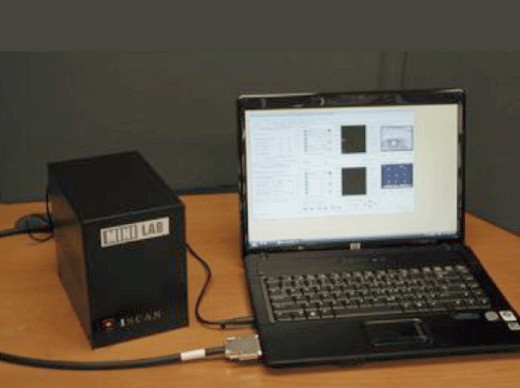

完整的OmniView系统包括ISCAN Mini-­‐Lab 笔记本电脑,带有眼动追踪处理器,Window 7 操作系统等。

OmniView 系统还包括三个成像监视窗口,要用来看双眼各自的追踪十字光标和显示叠加有凝视点的场景图像。



双眼头戴式眼睛和场景成像子系统


眼睛和场景成像子系统是一个特别设计的微型光电设备,可以产生清晰,持续聚焦的眼睛和现场视频图像。设备可以根据用户的需要进行安装,可以装在头巾,帽子,护目镜,眼镜,军事或商业飞行的头盔上。眼睛和场景成像子系统的重量约为一盎司。

两个LED 提供了低能量的红外光照向眼睛来生成眼睛的反射点。安装在测试者眼睛前面的透明塑料反射镜将红外光照射的眼睛图像反射到安装在头部的摄像机上。另一个基于测试者视线的微型场景摄像头提供了一个真正的、彩色的场景图像。因为ISCAN 的自动视差、自由场景补偿功能,保证了测试者在看任何场景或对象,接近或远离对象时都可以使用校准处理,所以场景摄像头的位置就不重要了。

ISCAN 的眼睛成像技术非常先进,可以在测试者佩戴眼镜或隐形眼镜的状态下正常工作。轻量级的眼镜架是专门为戴眼镜的测试者而专门设计的。ISCAN 的暗瞳跟踪技术保证系统不论是在完全黑暗的环境,还是在在室外阳光充足的环境,都能够正常的工作。

OmniView 眼镜式眼动追踪系统


RK826PCI 眼睛追踪和RK630PCI自动校准处理器


RK826PCI 眼睛追踪和RK630PCI自动校准处理器安装在ISCAN Mini-­‐Lab 中。

双眼追踪处理器会自动地、实时地追踪测试者的瞳孔中心和角膜表面的反射,测量瞳孔大小。它可以接收NTSC(525 条水平线,60 赫兹)或PAL(625 条水平线,50 赫兹)的视频信号。RK826PCI 眼动追踪器的工作原理就是识别瞳孔的暗象区域,瞳孔是一个黑洞或通过红外光照射后会变深。瞳孔的暗象是独立的,不会受到环境照明或瞳孔大小的影响。追踪器具有非常卓越的眼动追踪性能和最简便的控制调整,它能够从眼睛图像中区别出瞳孔和角膜反射。追踪器不会受到瞳孔大小的影响,甚至是角膜反射在瞳孔区域的边缘。水平和垂直的十字线自动的置于瞳孔和角膜反射的中心来表示这两个目标的追踪位置。眼睛的位置是实时计算的。眼动追踪器的空间分辨率在视野中央±20 至25度范围内小于1/2 度。使用ISCAN 的瞳孔和角膜反射追踪技术可以在测试者改变头部位置甚至是头盔在测试者活动期间产生位移的情况下完成眼动追踪。

RK630PCI自动校准处理器计算来自RK826PCI 眼睛追踪器的原始眼睛位置数据得到在场景中测试者眼睛凝视点。实时的凝视点数据在场景监视器中被表示为黑色和白色的光标,并能够从笔记本输出。RK630PCI 可以通过5 点或9 点校准程序,在几秒中内完成校准。手动光标控制允许操作员确定凝视对象的相互关系,屏幕上的一个24 小时时钟用于视频逐帧分析的数据输出。


ISCAN 数字录制机


ISCAN 开发了一个独特的3 通道微型数字视频录制处理机,能够以60 赫兹的采样率存储眼睛图像和场景图像。数字录制单元包含所有的控制电子装置和双眼及场景成像系统过的电源管理。完整的录制单元能够持续工作一个小时,重16 盎司(450 克)。录制机可以固定在腰带上,也可以放在口袋里携带。

在眼动测试开始的时候,测试者带着ISCAN 同步摄像系统通过一根线缆连接到ISCAN Mini-­‐Lab。在这个时候,测试者需要通过头戴的场景摄像头拍摄的图像中的5 个点进行校准。操作者可以执行简单的校准程序,输入眼睛看5 个校准点的原始位置的数据。然后数字录制机和ISCAN Mini-­‐Lab 断开连接,测试者就可以无限制的自由活动约1 个小时。当测试者回来后,可以把录制机和头盔从测试者身上取下来,并且将录制机连接到ISCAN Mini-­‐Lab。播放录制的数据,此时的数据是经过之前的参数校准的,研究这可以看到测试者在实验中所看到的信息,并听到这个过程中录下的声音信息。数字录制及带有播放、录制、暂停和停止控制纽。暂停操作可以在回放模式中进一步简化数据的校准。

数字记录机包括电池和头盔控制电路,大小为5x4x1.5 英寸,重16 盎司。


计算机系统及配件


完整的OmniView系统包括ISCAN Mini-­‐Lab 笔记本电脑,带有眼动追踪处理器,Window 7 操作系统等。

OmniView 系统还包括三个成像监视窗口,要用来看双眼各自的追踪十字光标和显示叠加有凝视点的场景图像。
