主要特点:


工程学集成设计(节省实验空间,节约安装时间,多应用程序兼容)

● 模块化系统(激光和过滤器可自选)

● 以可靠的信号获得更好的结果

● 更低的价格,更多的功能

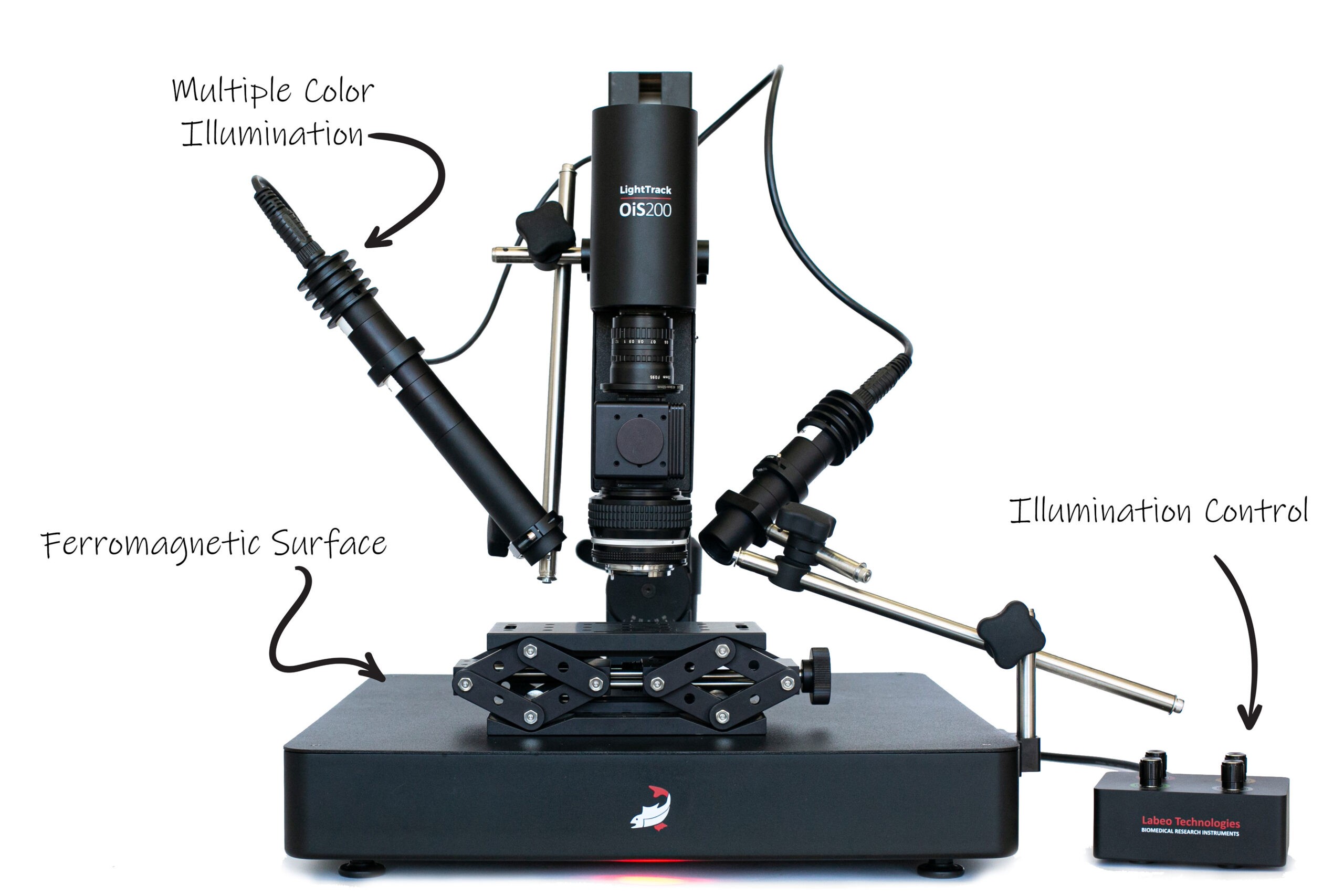

模块化光学成像系统来自加拿大Labeo Tech公司的多模态光学成像系统OIS200,在一个机身上同时集成了三种不同的成像功能:

· 激光散斑成像

· 内源性光学成像

· 荧光成像

甚至还能再额外增加光遗传模块


应用:

· 脑血流研究

· 脑功能研究

· 神经-血管偶联研究

· 大脑区域间功能联系研究

· 神经障碍

· 药理学

· 光遗传学

· 电压敏感染料


激光散斑成像模块

Laser Speckle Contrast Imaging

流体中快速运动的微粒会造成激光的漫反射,高度相干的散射激光在空间中不规则地发生干涉,从而得到散斑图像。微粒运动越快时,散斑就越明显。

因此,激光散斑成像特别适合用于检测血液的流速变化,从而指示兴奋的脑区。

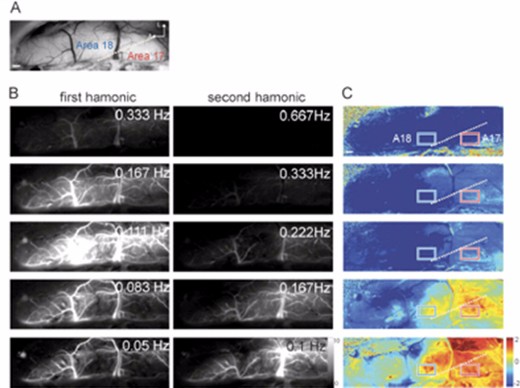

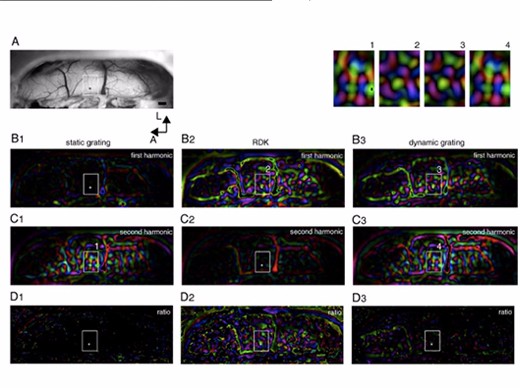

内源性光学成像模块

Intrinsic Signal Optical Imaging

对于同一波长的光线,氧合血红蛋白与脱氧血红蛋白有着不同的吸收特性。因此,通过对反射光谱的测量,就可以得到大脑某一位置的氧气消耗与血液流动情况,从而反映大脑不同功能域的活动情况。OIS200同时为您提供红色、琥珀色以及绿色LED光源。


荧光成像模块

Fluorescence Imaging

OIS200可以可靠地为您追踪大脑中荧光亮度的变化。默认激发光为475nm蓝色LED,也可按您的需求更换为其它任意波长!您可以使用市面上任何荧光探针或荧光物质。



模块化光学成像系统

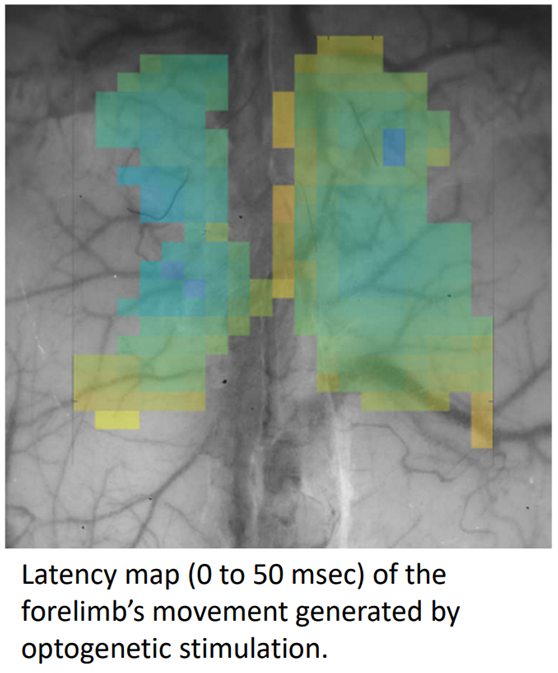

光遗传刺激模块(选配)

1ms时间精度,5μm空间精度与50μm空间分辨率,OIS200选配的光遗传模块让你可以在大脑上的目标点位置进行准确的光遗传刺激。光遗传刺激模块可以与光学成像模块完美同步结合,让您观察光刺激后的大脑活动变化。



模块化光学成像系统

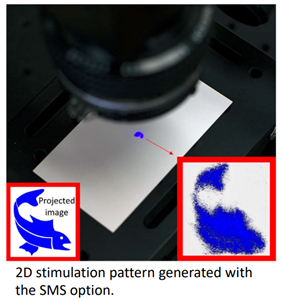

空间调制光遗传模块(选配)

Spatially Modulated Stimulation

OIS200光遗传模块的高空间分辨率使得您可以以特定的图形来刺激大脑。

· 360 X 360 光调幅器;

· 5mm X 5 mm 刺激区域;

· 10mW/mm²最大功率;

· 250μm空间分辨率。




模块化光学成像系统


规格参数

成像系统尺寸30cmX 46 cmX 61 cm (宽x深x高),成像底座高度可精密调节

控制器尺寸

23cm X 20 cm X 8cm
成像帧率

30帧/秒 @1024 X 1024分辨率;

480帧/秒@256 X 256 分辨率

曝光时间>0.01 ms
成像光源

内源性光学成像:红色、琥珀色与绿色LED,光斑大小可变:3 - 30 mm;

荧光成像:475nm蓝色LED,可按需求更改激发光与滤光片波长;

激光散斑成像:光斑大小可变的激光二极管

光遗传模块:450nm激光(可更改为489nm, 637nm和660nm)。

光遗传功率最大250mW/mm²
控制器刺激输出数字输出(4通道或8通道)&模拟输出(单通道或双通道)
控制器信号输入4至8通道,每通道采样率10000 Hz
